文章來源：admin 人氣： 1,398 發表時間： 12-21
TDK開關電源的恒流充電技術通俗地說，恒流充電就是給電池充電時，電流大小始終保持不變的充電方式。而標準TDK開關電源是恒壓電源，它的輸出電壓是恒定的，但電流會根據負載的情況變化。這意味著，如果電源不能恒流輸出，就不能用來給電池充電。
為了解決這個問題，TDK開關電源里有個過流保護功能，在電流過大的時候能控制電路和設備不被損壞。過流的電流部分被轉移，電流被抑制在某一恒定值進行恒流充電。不過，不是所有的過流保護都適合給電池充電，所以選擇電源時要注意。
圖1中有三個主電源的過流保護特性。其中，適合電池充電的方式是擁有恒流電壓下垂特性的電源。通過運用其恒流范圍，可以對電池進行恒流充電。另外兩個特性不適合對電池充電，所以在選擇電源時要注意。
恒流范圍是為了避免電源劣化和損壞而進行過流保護的狀態。它的用途是避免超過電源規范規定的額定電流（額定電流<過電流保護設定電流）。在這種情況下，需要改變電源的過電流保護設定電流值，以使過電流保護設定電流小于額定電流。

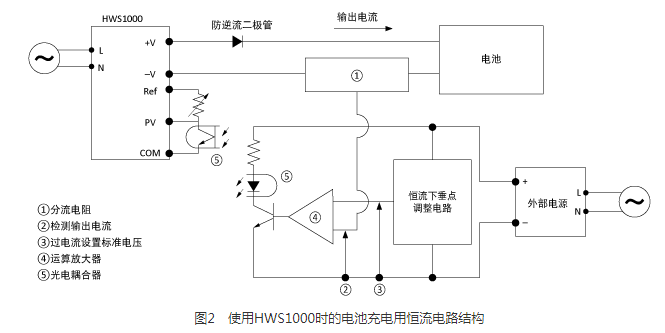

另一種控制恒流的方法是將外部電路連接到電源上，而不是像前面解釋的那樣通過過流保護轉移電流。以TDK的HWS1000為例來解釋這個過程：并聯電阻應用在電源的負載線上，輸出電流的電壓轉換是通過并聯電阻實現的，并進行輸出電流檢測。設計了恒流下垂點的調節電路，并建立了過流的標準電壓。在運算放大器中比較(2)和(3)的電壓，在光耦合器中控制電源的輸出電壓。
這個方法是電源恒流電路配置的一個例子，外部控制輸出電壓，應在額定功率或額定功率以下使用。
文章的全部內容到這里就結束了，主要是介紹了TDK開關電源的恒流充電技術以及實踐操作指南。如果你對深圳智成電子代理的TDK、村田、太誘等高品質貼片電容、車規貼片電容、貼片電感、濾波器、蜂鳴器、熱敏電阻、TDK-Lambda電源等產品有興趣，他們有十萬多個規格型號的現貨庫存，而且可以免費提供樣品。如果你要采購，歡迎撥打13510639094（微信同號）咨詢。
